| ?工作頻率為81GHz，使用FMCW（調頻連續波）進行檢測 ?可以對報警區域內的靜止和運動物體進行探測，當檢測出報警區域內的靜止和運動物體時發出報警信號 ?抗干擾：電磁波衍射，可穿透塵霧雨雪 ?雙指示燈：工作狀態清晰明了 ?IP68連接器：高防護等級，更堅固可靠 ?探測半徑6m ?覆蓋范圍：水平120°垂直30° ?最小移動速度：0.1m/s ?SIL安全認證(SIL3 IEC 61508) |
▊規格技術表
產品型號 | LDS-D200 |
工作頻率 | 81GHz |
探測半徑 | 6 米 |
覆蓋范圍 | 水平 120 °，垂直 30 ° |
防護區域類型 | 可設置 |
響應時間 | ≤100ms |
電壓 | 12~24VDC（寬幅電壓） |
平均功率 | 130mA，@DC12V 60mA，@DC24V |
防護等級 | IP68 |
工作溫度 | -40℃~80℃ |
通訊接口 | RS485 |
繼電器信號 | 2 路 |
配置方式 | PC 界面、安卓 APP 應用 |
外殼材質 | 鋁合金+ABS |
產品尺寸 | 180*66*135mm（長*寬*高） |
產品重量 | 706 克 |
▊ | 報警區域 |
報警區域可設置 |

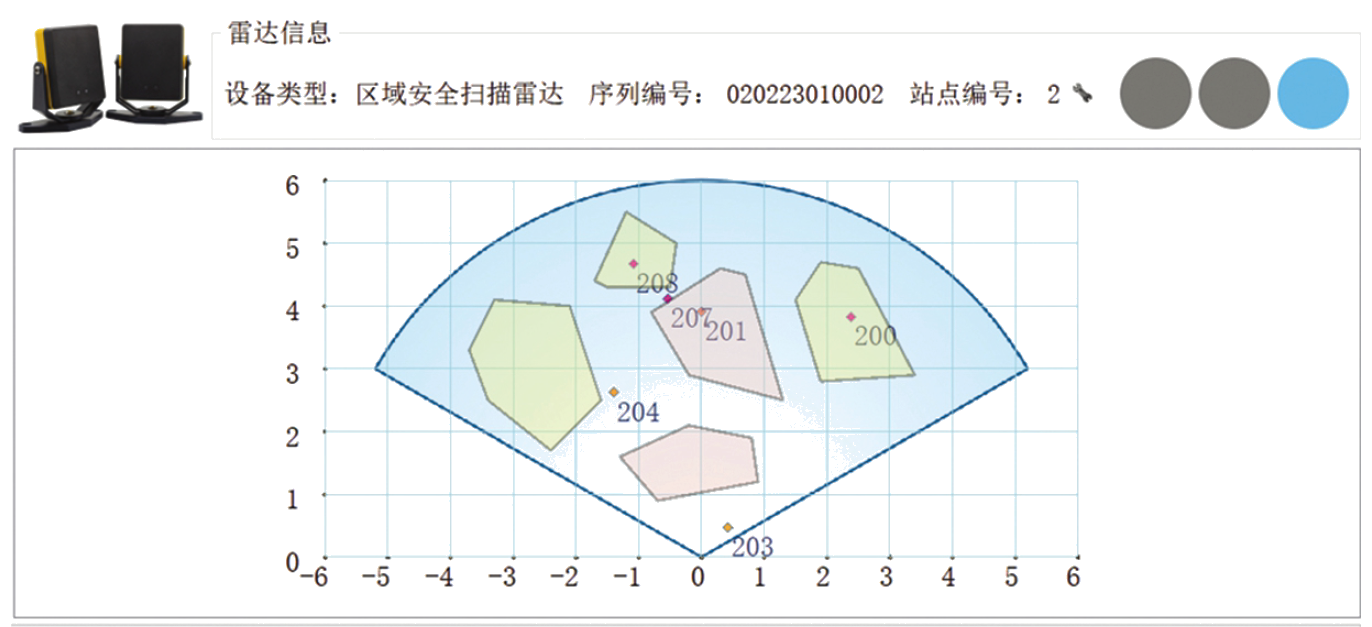

?如圖所示，報警區域可以根據需求進行設定，區域可以是多個不規則區域 ? 區域最多可設置5個 |
|

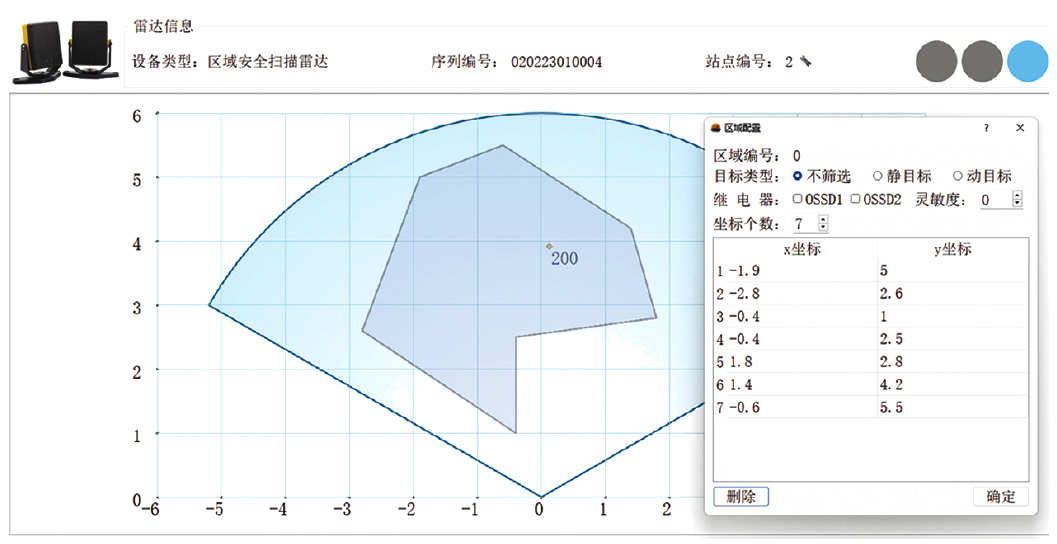

界面區域可調整 |
? 面范圍內可畫出自己想要的不規則區域 ? 區域繪制完成后，會跳出區域配置提示框，可在提示框內進行各項設置 ? 可對目標類型，繼電器，靈敏度，坐標個數進行設置,坐標個數最多可設置20個 ? 可點擊坐標點拖拽設置區域形狀 |
|
▊ | 線纜定義 雷達接口引腳定義圖 |
| LDS-D200 | 線纜顏色 | 說明 | 線纜說明 |
 | 棕 | 電源正極 |  |
藍 | GND | ||
灰 | 485A+ | ||
白 | 485B- | ||
紅、粉 | 繼電器常開（預警信號） | ||

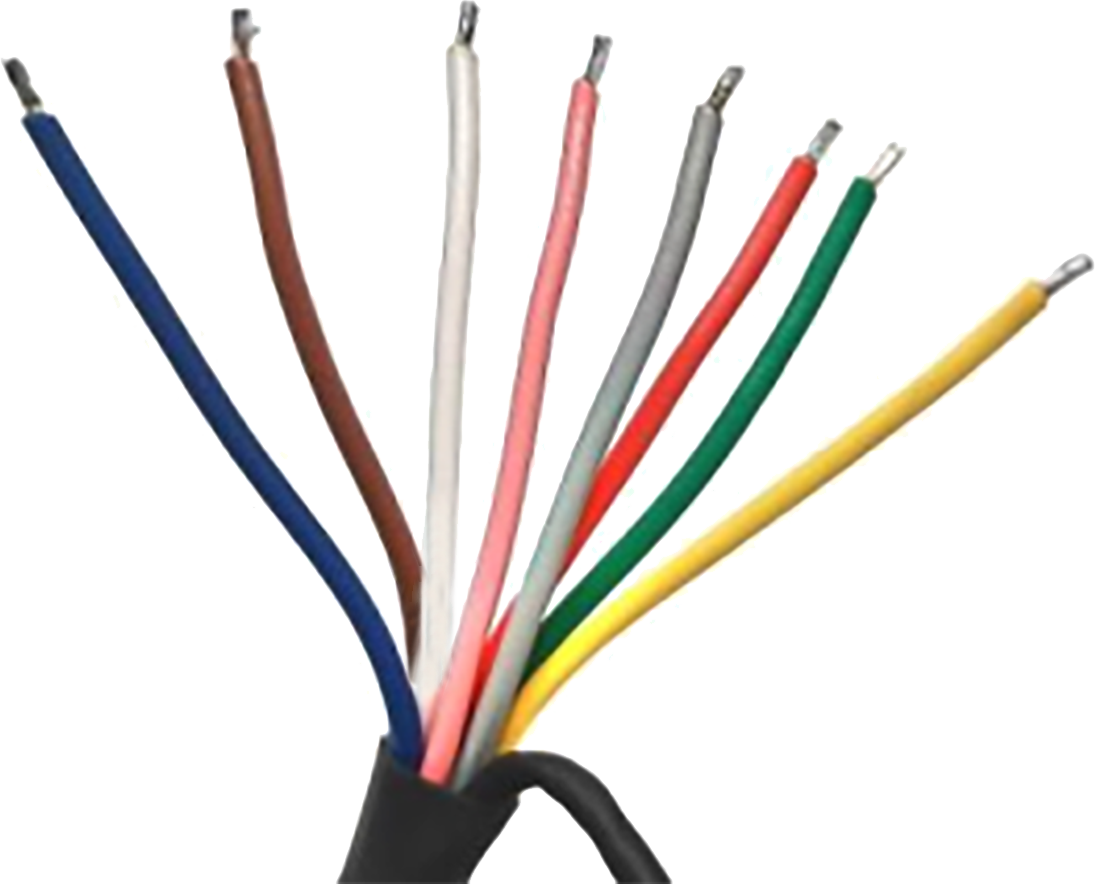

| PUR線顏色結構示意圖 | 黃、綠 | 繼電器常開（報警信號） |
▊ | 產品尺寸圖 |
| LSD-D200產品尺寸圖 | 序號 | 設備名稱 | 備注 |
 | 1 | LDS-D200 雷達 | |
2 | LDS-D200 線束 | ||
3 | 485 轉 USB 接頭 | 用戶自備 | |
4 | 電源端（DC 母頭) | 用戶自備 | |
5 | 12V~24V 電源適配器 | 用戶自備 | |
6 | 上位機軟件 | ||
7 | 安卓 APP 軟件 |
▊ | 可調節防護罩 |
 |  |
▊ | 應用場景 |
LDS-D200系列安全雷達，主要用于監控保護區內操作人員和車輛的侵入 | |
 |
